All’interno delle periferiche degli impianti è possibile specificare il modo in cui i segnali digitali verranno visualizzati:

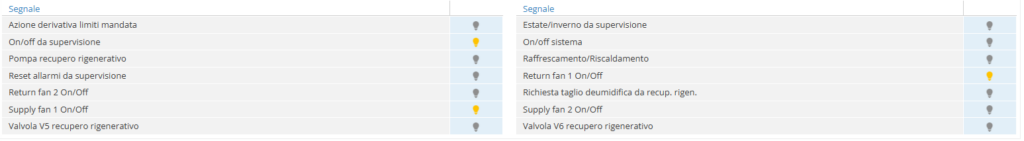

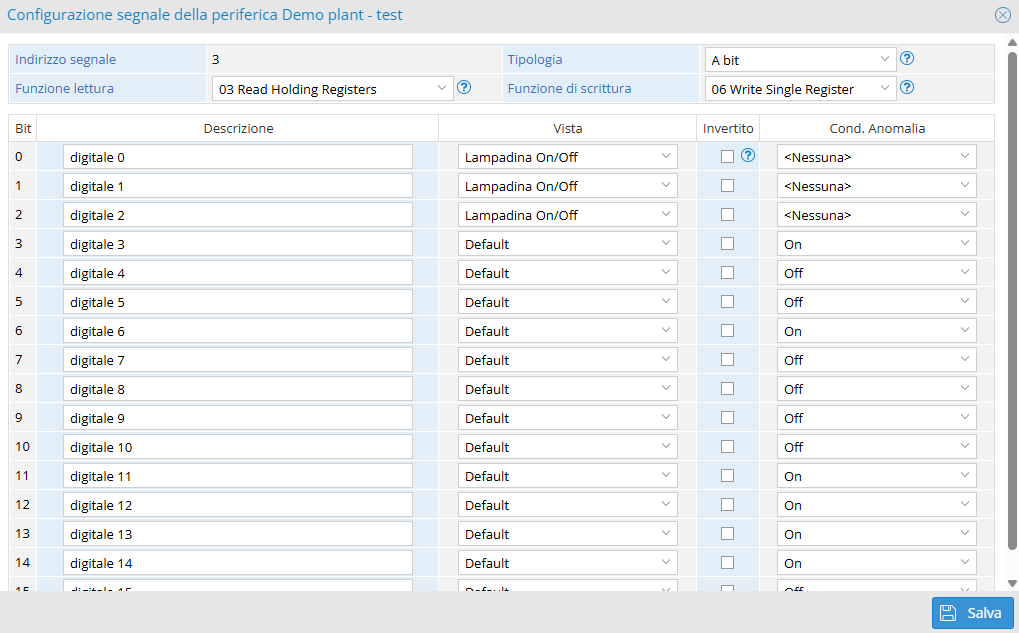

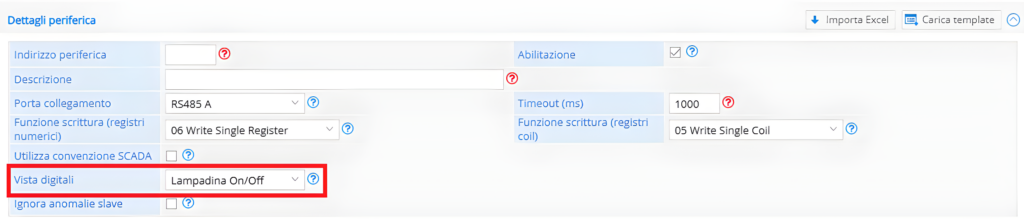

- Lampadina ON/OFF: se viene selezionata i bit erediteranno automaticamente questa visualizzazione senza richiedere ulteriori configurazioni e per ogni segnale verrà visualizzata una lampadina accesa o spenta a seconda dello stato (0/1). Rimane possibile impostare i singoli bit a “rosso su anomalia“, ma sarà necessario configurarli singolarmente e specificare per ognuno il valore di anomalia.

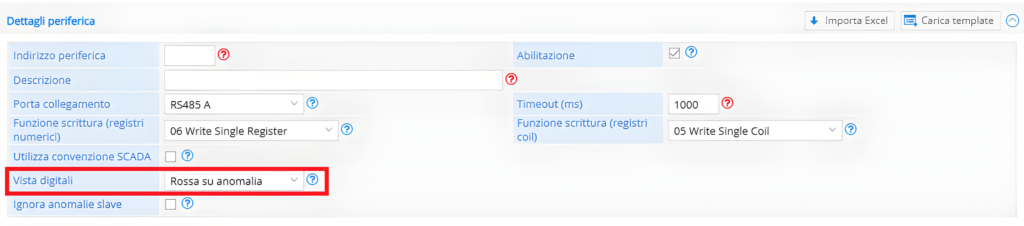

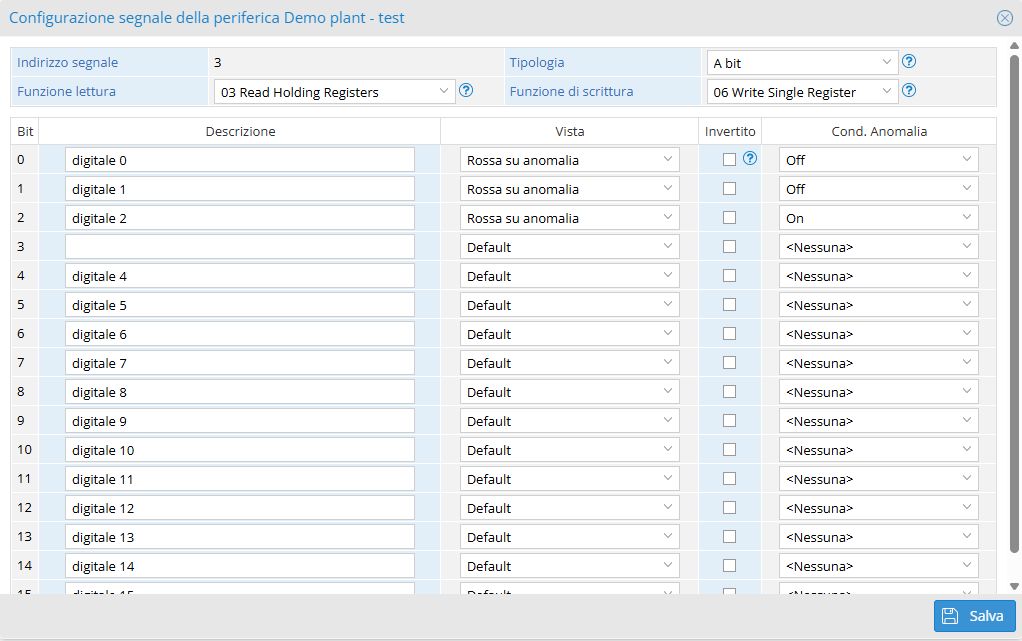

- Rosso su anomalia: se viene selezionata è obbligatorio specificare per ogni bit quale valore rappresenta l’anomalia ed il segnale legato al bit sarà visibile in rosso solo quando si trova in uno stato di anomalia. Rimane possibile impostare i singoli bit a “lampadina ON/OFF“, ma sarà necessario configurarli singolarmente.
